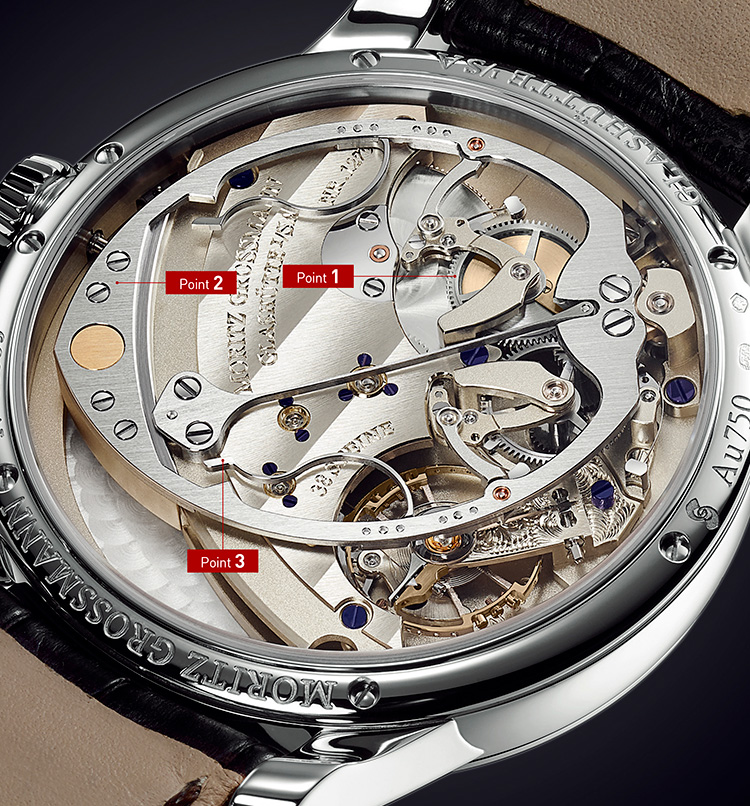

この機構が凄い！
Point 1
振り子式の自動巻き上げ機構
自動巻き機構を採用した一般のモデルでは、ローターが回転する力を利用してゼンマイを巻き上げる。一方、ハンマー式巻き上げ機構の本作は、楕円型ハンマーフレームが左右に揺れ動くことで巻き上げ、ラチェット機構を介してゼンマイへと伝達される。
Point 2
わずか5度動くだけで巻き上げが可能
振り子式の自動巻き上げ機構は、ハンマーヘッドがわずか5度、つまり2㎜動けばゼンマイの巻き上げが可能に。これは通常のローター式とくらべ、ハンマーの支点から先端までの距離が長いことから生まれる利点であり、非常に効率のよい巻き上げが見込める。
Point 3
ストップバネがハンマーへの衝撃を吸収
不動作角がきわめて少ないこの巻き上げ機構では、わずかな動きもゼンマイの巻き上げ動力に変換すると同時に、腕が過剰に動く場合はフレームに取り付けられた精密なストップバネがハンマーへの衝撃を吸収。これにより機構内のパーツ破損などが防げる。
